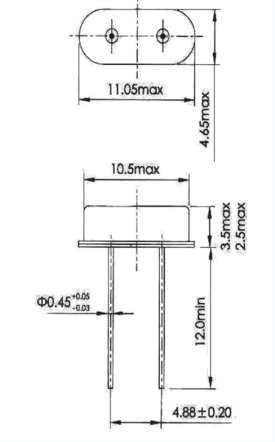

1、外形尺寸
2、主要技术指标
频率范围(MHz) |
3.072 ~ 70 |
振动模式 |
3.072 ~ 30M(基频) |
30 ~ 70M(3 次泛音) |
|
激励电平 (mW) |
0.1 |
调整频差 ×10-6 |
B4:±30 |
温度频差 ×10-6 |
±50(-55 ~ +85℃) |
可工作温度范围 |
-55℃~ +125℃ |
并电容 pF |
≤ 7 |
负载电容 pF |
12 ~ 47( 可选 ) |
外形尺寸 mm |
H:11.05×4.65×3.5 |
封装形式 |
金属盒、电阻焊 |
注:可根据用户要求,按双方协议设计生产
等效电阻
标称频率 MHz |
电阻值 Ω |
标称频率 MHz |
电阻值 Ω |
3 ≤ f < 4 |
≤ 200 |
10 ≤ f < 14 |
≤ 50 |
4 ≤ f < 5 |
≤ 120 |
14 ≤ f < 20 |
≤ 40 |
5 ≤ f < 8 |
≤ 80 |
20 ≤ f < 30 |
≤ 30 |
8 ≤ f < 10 |
≤ 60 |
30 ≤ f ≤ 48 |
≤ 100 |
