LSP-10.7MA1、LSP-10.7MB1、LSP-10.7MB1A、LSP-10.7MC11（ LP1-1071 ～ 1074）石英晶体滤波器
所属分类
石英谐振器、石英振荡器、石英滤波器
我要询价
产品描述

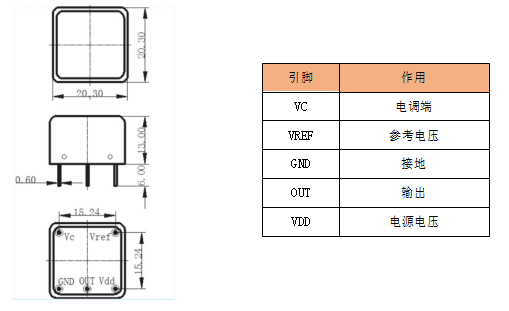

1、外形尺寸
2、主要性能指标
|
型号 |
LSP-107MA1 |
LSP-107MB1 |
LSP-107MB1A |
LSP-107MC1 |
||||
|
频率（MHz） |
10.7 |
|||||||
|
工作温度范围（℃） |
A：0 ～ 55，B：-25 ～ 55，C：-40 ～ 70 |
|||||||
|
中心频率偏差（KHz） |
±1 |
±1 |
±1.5 |
±1.5 |
||||
|
通带波动（dB） |
≤ 0.5 |
≤ 0.5 |
≤ 0.5 |
≤ 0.5 |
||||
|
3dB 带宽（KHz） |
≥ 10 |
≥ 15 |
≥ 15 |
≥ 20 |
||||
|
插入损耗（dB） |
≤ 2.0 |
≤ 2.0 |
≤ 1.0 |
≤ 1.0 |
||||
|
阻带宽度（KHz） |
≤ ±22.5 |
≤ ±30 |
≤ ±25 |
≤ ±35 |
||||
|
阻带衰减（dB） |
≥ 18 |
|||||||
|
输入阻抗（KΩ） |
2/3 |
2/3 |
3 |
2/3 |
||||
|
输出阻抗（KΩ） |
2/3 |
2/3 |
3 |
2/3 |
||||
|
外形尺寸 (mm) |
11×4.5×11 |
|||||||
|
封装形式 |
金属盒、环氧树脂胶封 |
|||||||
